KABEL BC PILIHAN TERBAIK UNTUK SISTEM GROUNDING PENANGKAL PETIR

Grounding sistem atau sistem pembumian merupakan suatu rangkaian instalasi yang berfungsi untuk melepaskan lonjakan arus berlebih kedalam bumi. Sistem ini memiliki peranan penting dalam melindungi peralatan elektronik dan menjaga keselamatan mannusia dari gangguan lonjakan arus berlebih.

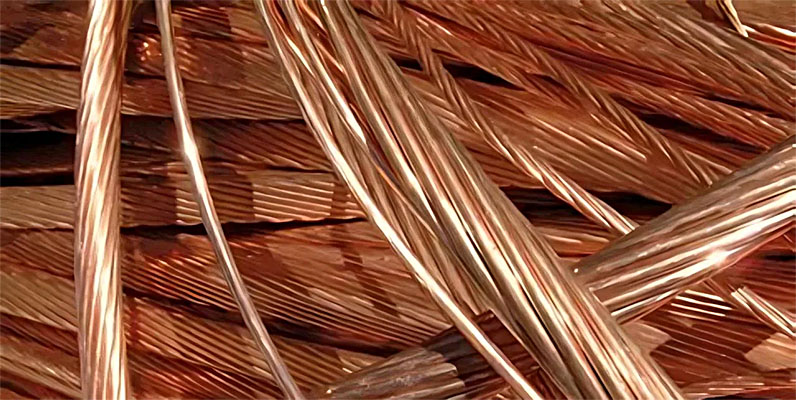

Salah satu material yang banyak digunakan untuk kebutuhan tersebut adalah kabel BC (Bare Copper) atau Bare Copper Conductor. Kabel konduktor ini dikenal memiliki konduktivitas listrik sangat tinggi, mudah dibentuk sesuai jalur yang dilalui, relatif tahan terhadap korosi, serta tersedia dalam berbagai ukuran. Kombinasi karakteristik inilah yang membuat kabel BC menjadi pilihan terbaik untuk berbagai aplikasi grounding sistem, mulai dari bangunan tempat tinggal, area komersial, fasilitas industri, gardu induk hingga area terbuka lainnya.

APA ITU KABEL BC DAN APA FUNGSINYA PADA GROUNDING SISTEM ?

Kabel BC merupakan penghantar listrik terbaik yang berbahan tembaga telanjang yang tidak dilapisi isolasi plastik atau PVC, hal ini memungkinkan kabel BC untuk langsung menghantarkan lonjakan arus listrik dari sambaran petir kedalam tanah tanpa hambatan berarti. Material tembaga memiliki konduktivitas listrik sangat tinggi sehingga banyak digunakan dalam berbagai instalasi kelistrikan, termasuk sebagai penghantar pada sistem proteksi petir.

Dalam rangkaian sistem proteksi petir, kabel BC berfungsi sebagai jalur penghantar yang menghubungkan komponen penerima sambaran (head terminal) dengan elektroda bumi seperti: grounding rod, grounding grid, atau bagian logam tertentu yang harus dibonding ke sistem pembumian. Fungsi ini sangat penting untuk memastikan bahwa energi listrik dari petir yang begitu besar dapat tersalurkan dengan cepat dan efisien tanpa merusak struktur yang dilewatinya.

Secara sederhana, fungsi kabel BC pada grouding sistem adalah sebagai berikut :

1. Membantu mengalirkan lonjakan arus berlebih menuju sistem pembumian.
2. Mengurangi risiko sengatan listrik apabila terjadi kebocoran arus.
3. Membantu melindungi peralatan elektronik dari lonjakan tegangan arus listrik.
4. Mendukung sistem proteksi petir sebagai media yang mengarlirkan arus petir.
5. Membantu menjaga kesetaraan potensial antara bagian-bagian logam yang dibonding.

Karena memiliki fungsi yang sangat penting, pemilihan kabel konduktor untuk aplikasi grounding tidak boleh hanya didasarkan pada harga semata. Faktor lain seperti ukuran kabel konduktor, material kabel yang digunakan, lingkungan pemasangan, metode sambungan, serta standar regulasi yang berlaku harus menjadi pertimbangan.

MENGAPA KABEL BC SANGAT COCOK UNTUK INSTALASI GROUNDING ?

Keunggulan utama kabel BC terletak pada karakteristik dasar tembaga sebagai material konduktor. Tembaga memiliki konduktivitas listrik yang sangat baik sehingga mampu menghantarkan arus dengan resistansi yang relatif rendah.

Dalam kondisi tertentu (misalnya terjadi sambaran petir atau korsleting dalam hitungan milidetik), kabel tembaga (BC) mempunyai kemampuan dalam mengalirkan arus yang berkali-kali lipat lebih besar dari kapasitas normalnya (asalkan total energi tidak melampaui titik leleh tembaga). Jalur grounding harus dirancang agar mampu menangani kondisi yang mungkin terjadi pada sistem tanpa mengalami kerusakan yang membahayakan.

Selain konduktivitas yang baik, kabel tembaga memiliki kombinasi sifat mekanis dan kimia yang membuatnya banyak digunakan pada sistem penangkal petir dan instalasi kelistrikan.

Beberapa keunggulan utamanya meliputi:

• PENGHANTAR ARUS YANG BAIK
  – Konduktivitas Tinggi: Kabel Tembaga (Bare Copper) memiliki tingkat konduktivitas listrik yang sangat tinggi (dibawah perak). Hal ini memastikan lonjakan arus dari sambaran petir dapat langsung dialirkan ke dalam tanah dengan aman, cepat dan efisien.
  – Resistansi Rendah: Rendahnya resistansi membantu menjaga tegangan sentuh tetap aman bagi manusia saat terjadi kebocoran arus pada sistem.

• KETAHANAN TERHADAP KOROSI DAN OKSIDASI
  – Tahan Korosi Tanah: Material tembaga pada kabel memiliki ketahanan alami yang sangat baik terhadap korosi, lapisan oksida pelindung yang terbentuk saat mengalami oksidasi membuatnya tahan terhadap karat dan degradasi bahkan saat ditanam langsung di dalam berbagai jenis tanah (bersifat asam maupun basa).
  – Tanpa Isolasi: Karena bersifat “telanjang” (tanpa lapisan PVC/isolator), kabel ini dapat langsung bersentuhan dengan tanah di sepanjang jalurnya. Hal ini justru memaksimalkan luas area pembuangan arus listrik ke bumi.
  – Daya Tahan : Sistem pembumian yang menggunakan material tembaga umumnya memiliki masa pakai yang sangat lama (mencapai puluhan tahun) tanpa penurunan performa yang signifikan.

• KEMUDAHAN INSTALASI DAN FLEKSIBEL
  – Mudah Dibentuk: Tembaga adalah logam yang lentur (ductile). Kabel BC (Bare Copper) mudah ditekuk, diarahkan, dan disesuaikan dengan kontur galian atau area instalasi tanpa risiko patah atau terputus.
  – Kemudahan Penyambungan: Kabel BC ini sangat mudah disambung, baik menggunakan klem mekanis, konektor kompresi, maupun metode exothermic welding (las termit) untuk menghasilkan sambungan permanen yang kuat.

Secara keseluruhan, meskipun harga kabel BC cenderung lebih mahal dibandingkan kabel aluminium (AAAC / AAACS), kabel BC tetap menjadi pilihan utama untuk instalasi yang mengutamakan keamanan dan keselamtan serta menjadikannya standar baku dalam regulasi instalasi listrik secara global.

HARGA MURAH TIDAK SELALU EKONOMIS

Memilih material grounding hanya berdasarkan harga beli dapat menjadi keputusan yang sangat beresiko. Sistem grounding adalah bagian dari infrastruktur keselamatan. Apabila terjadi kegagalan, dampaknya dapat jauh lebih besar daripada selisih harga material.

Oleh karena itu, pemilihan material grounding sebaiknya mempertimbangkan:

• HARGA MATERIAL & BIAYA PEMASANGAN : Menentukan anggaran awal. Seringkali material yang sedikit lebih mahal (seperti tembaga murni kualitas tinggi) memiliki biaya pemasangan yang sama dengan material murah, namun memberikan performa yang jauh lebih baik.

• KUALITAS SAMBUNGAN & KONDISI LINGKUNGAN : Lingkungan dengan kelembaban tinggi atau tingkat keasaman tanah yang tinggi (korosif) memerlukan material yang tahan karat. Sambungan antar material (misalnya dengan metode exothermic welding atau klem mekanis) harus kuat agar resistansi grounding tetap rendah dan tidak longgar akibat korosi.

• UMUR PEMAKAIAN & KEBUTUHAN PENGGANTIAN : Sistem grounding tertanam di dalam tanah. Memilih material yang tahan lama (memiliki umur pakai panjang) akan menghindari biaya pembongkaran tanah yang mahal di masa depan hanya untuk mengganti kabel yang keropos.

• BIAYA INSPEKSI & PEMELIHARAAN : Sistem grounding wajib diukur secara berkala. Material yang stabil akan meminimalkan perubahan nilai resistansi (ohm), sehingga mengurangi durasi waktu perbaikan.

• PERSYARATAN REGULASI : Di Indonesia, instalasi ini harus mengacu pada PUIL (Persyaratan Umum Instalasi Listrik) untuk memastikan legalitas, standar keselamatan grounding petir dan keselamatan kerja (K3).

Dalam perencanaan grounding sistem istilah ekonomis harus dihitung berdasarkan biaya pertahun selama masa pakai, bukan hanya berdasar biaya awal saat memulai pemasangan instalasinya.

KESIMPULAN

Kabel tembaga (Bare Copper) merupakan salah satu pilihan yang sangat baik untuk sistem grounding karena memiliki kombinasi karakteristik yang dibutuhkan dalam banyak aplikasi sistem pembumian.

Konduktivitas listrik yang tinggi membuat tembaga mampu menjadi penghantar yang efektif. Tingkat kelenturan kabel BC membantu pada saat proses instalasi, sementara ketahanan material terhadap korosi membuat umur pakai komponen tersebut menjadi lebih lama. Selain itu, ketersediaan kabel BC dan beragam pilihan ukuran membuatnya relatif mudah diintegrasikan ke dalam berbagai desain grounding.

Penting untuk dipahami bahwa kabel tembaga yang baik tidak otomatis menghasilkan sistem grounding yang baik. Kinerja keseluruhan sangat dipengaruhi oleh desain pada sistem, ukuran konduktor, karakteristik tanah, elektroda grounding yang dipakai, kualitas sambungan, metode pemasangan, serta pengujian setelah instalasi.

Karena itu, pemilihan kabel tembaga (Bare Copper) harus dilakukan berdasarkan kebutuhan teknis dan standar yang berlaku, bukan hanya berdasarkan harga atau ukuran fisik. Dengan pemilihan material yang tepat dan pemasangan yang benar, sistem pembumian dapat memberikan jalur yang aman bagi lonjakan arus akibat sambaran petir atau kebocororan listrik menuju bumi.
